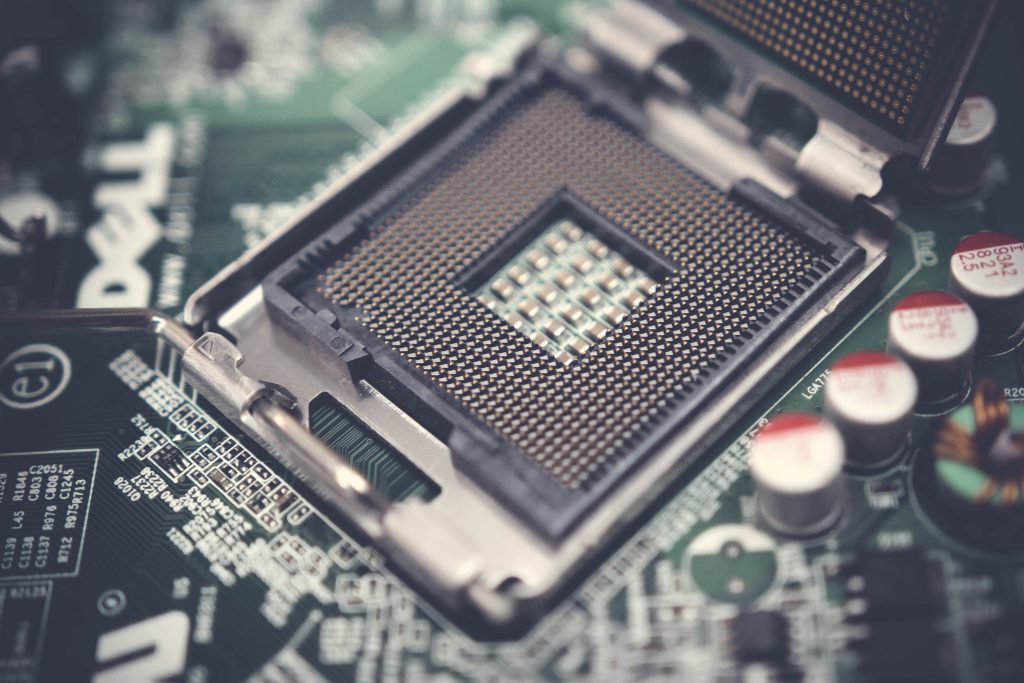

BGA 晶片（Ball Grid Array，球柵陣列封裝晶片），是現代電子產品中最常見的高階集成電路（IC）封裝技術之一。
簡單來說，如果你拆開手機、電腦或顯卡，看到主機板上那些方形、黑色、表面平整、四周看不到任何金屬接腳的處理器（CPU）、記憶體（RAM）或顯示晶片（GPU），它們基本上都是 BGA 晶片。
一、BGA 晶片的最大特點：底部的「錫球」
傳統的晶片（例如早期的 QFP 封裝）四周會有像蜈蚣腳一樣向外延伸的金屬引腳，焊接在主機板上。
而 BGA 晶片完全不同：焊接時，晶片直接平貼在主機板上，透過高溫（迴流焊）讓底部的錫球熔化，與主機板的電路板（PCB）緊密接合。
它的四周沒有任何引腳，而是全部被做成微小的「錫球」（Solder Balls），像矩陣一樣整整齊齊地排列在晶片的底部。
二、內部核心結構
- 矽晶圓核心：晶片運算核心，內部連接極細黃金打線（比頭髮更細，黃金導電不氧化，是主要貴金屬來源）；
- 載板基材：高端伺服 BGA 採陶瓷 / 多層高階載板，鍍金層更厚；消費級手機 BGA 為普通塑膠基板；
- 底部錫球陣列：錫鉛 / 無鉛合金焊點，數量幾十至上千顆，掉球、氧化會直接降低回收報價；
- 黑色環氧封膠：保護內部線路，回收冶煉時需分離塑膠與金屬。
三、BGA 四大技術優點
1. 容納更多引腳（高密度）
現代的 CPU 或晶片功能越來越強大，需要成百上千根引腳來傳輸訊號。如果用傳統的「四周引腳」封裝，晶片會變得無比巨大。BGA 將引腳藏在底部，把「線條」變成「平面矩陣」，可以在極小的面積內容納數千個引腳。
2. 訊號傳輸更快、更穩定
因為錫球就在晶片正下方，訊號從晶片核心傳傳輸到主機板的距離縮到最短。這能有效減少訊號延遲、降低電阻與電磁干擾（EMI），這也是為什麼高頻率的 5G 晶片、記憶體、CPU 必須使用 BGA 的原因。
3. 散熱效率更高
BGA 晶片底部與主機板的接觸面積大，且許多 BGA 封裝內部會設計專門導熱的中央錫球陣列（Thermal Balls），能將晶片運作時的高熱快速傳導至主機板散熱，提升系統穩定度。
4. 節省空間（適合輕薄設備）
它讓晶片體積大幅縮小、厚度變薄，這才讓現代的智慧型手機、極致輕薄筆電（Ultrabook）的出現成為可能。
